| 品牌：阶新科技 | 型号：XT-SK6812 | 芯片品牌：三安 |
| 工作电流：30 | 工作电压：5 | 功率：0.3W |
| 外形尺寸：5050 | 支架材质：铜 | 热阻：≤10°/W |
| 显色指数：90以上 | 发光角度：120° | 发光效率：90lm/W |
| 发光面尺寸：￠13 | 色容差：<7SDCM | 96小时加速老化：90 |
| 光强/光通量：22 | 主波长/色温：3500 |
深圳市阶新科技全新推出内置ic-sk6812灯珠 全彩sk6812灯珠 ws2812升级版 全彩sk6812内置灯珠 5050RGB灯条 幻彩sk6812灯条 内置明微ic 欢迎前来采购
幻彩sk6812内置灯珠产品介绍：
内置IC灯珠：将传统的驱动IC集成封装到5050RGB灯珠内部，所有线路均以金线代替，不仅节省了空间 减少了焊盘之间的故障率，而且缩短了传输距离 使传输速度 更快 更稳定。。。
传统的全彩系列产品需要驱动IC 需要RGB灯珠 最主要的是需要大量电容电阻，然后用线路板将一个个电子元器件组合起来，中间经历无数条线路 过孔 沉铜 ，无数个焊盘。。。虽说到客户手上只是小小的一个成品，却是经历了无数道工序才完成的。中间不可避免的有时会存在一些“小瑕疵”也就是一个故障率的问题。内置IC灯珠的出现***解决了这一传统性的问题。飞跃式的拉近了驱动IC与RGB灯珠之间的距离，***的消除了广大老板 电子工程师们***而又不可避免会发生的问题。。。
主要特点:
智能反接保护，电源反接不会损坏IC。
IC控制电路与LED点光源公用一个电源。
控制电路与RGB芯片集成在一个5050封装的元器件中，构成一个完整的外控像素点。
内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，***线路波形畸变不会累加。
内置上电复位和掉电复位电路。
每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示，扫描频率不低于400Hz/s。
串行级联接口，能通过一根信号线完成数据的接收与解码。
任意两点传传输距离在不超过5米时无需增加任何电路。
当刷新速率30帧/秒时，级联数不小于1024点。
数据发送速度可达800Kbps。
光的颜色高度一致，性价比高。
主要应用领域:
LED全彩发光字灯串,LED全彩模组， LED全彩软灯条硬灯条,LED护栏管。
LED点光源,LED像素屏,LED异形屏，各种电子产品，电器设备跑马灯。
产品优势:
＄.内置IC灯珠亮度较一般灯珠亮度要高
＄.所有灯珠内RGB三色芯片一致性好
＄.内置驱动IC性能稳定
＄.采用硬胶封装 防挤压损坏
＄.***质量的情况下 产品价格实惠
产品概述:
WS2812B是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内部振荡器和12V高压可编程定电流控制部分，有效***了像素点光的颜色高度一致。
数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。
LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，***功率，超长寿命等优点。将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。
机械尺寸（单位mm）
机械尺寸与引脚图（单位mm）
引脚功能 ：
序号 符号 管脚名 功 能 描 述
1 VDD 电源 供电管脚
2 DOUT 数据输出 控制数据信号输出
3 VSS 地 信号接地和电源接地
4 DIN 数据输入 控制数据信号输入
额定值（如无特殊说明，TA=25℃,VSS=0V）
参数 符号 范围 单位
电源电压 VDD +3.5~+5.3 V
逻辑输入电压 VI -0.5～VDD+0.5 V
工作温度 Topt -25～+80 ℃
储存温度 Tstg -55~+150 ℃
电气参数（如无特殊说明，TA=-20～+70℃，VDD=4.5～5.5V,VSS=0V）
参数 符号 最小 典型 单位 测试条件
输入电流 II —— —— ±1 ?A VI=VDD/VSS
高电平输入 VIH 0.7VDD —— —— V DIN，SET
低电平输入 VIL —— —— 0.3 VDD V DIN，SET
滞后电压 VH —— 0.35 —— V DIN，SET
开关特性（如无特殊说明，TA=-20～+70℃，VDD=4.5～5.5V,VSS=0V）
参数 符号 最小 典型 单位 测试条件
振荡频率 Fosc —— 600 —— KHz ——
传输延迟时间 tPLZ —— —— 300 ns CL=15pF,DIN→DOUT,RL=10KΩ
下降时间 tTHZ —— —— 120 ?s CL=300pF,OUTR/OUTG/OUTB
输入电容 CI —— —— 15 pF ——
时序波形图
输入码型: 连接方法：

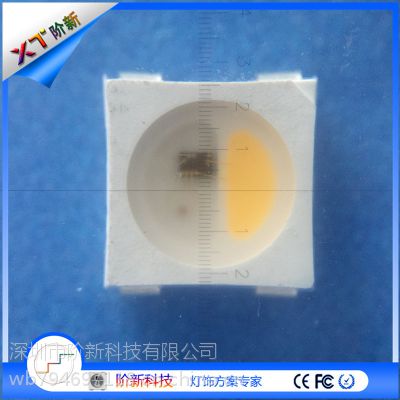

幻彩内置ic-sk6812灯珠产品图片：
